NVIDIAのA100 GPUとは?性能比較・導入コストを抑える方法まで徹底解説

「生成AIやディープラーニングを本格的に活用したいけれど、どのGPUを選べばいいのかわからない」「NVIDIA A100は気になるけれど、性能やコストが高そうで導入を迷っている」という悩みを抱える方は多いのではないでしょうか。
NVIDIA A100は、AI研究やビッグデータ解析、HPC分野で幅広く使われる次世代GPUであり、従来のGPUを超える演算能力と効率性を備えています。その一方で、導入価格の高さや環境構築の難しさがネックとなりがちです。
そこで本記事では、A100の基本性能や他GPUとの比較をわかりやすく解説するとともに、クラウド活用やレンタルサービスを利用してコストを抑える方法についても紹介します。
HIGHRESOでは、NVIDIAの「A100」を業界最安級で使用できるレンタルサービスを実施しています。「A100を使用してみたいけど、高すぎて購入できない」という方は、以下のリンクから資料ダウンロードしてください。
目次[非表示]
NVIDIAのA100 GPUとは?

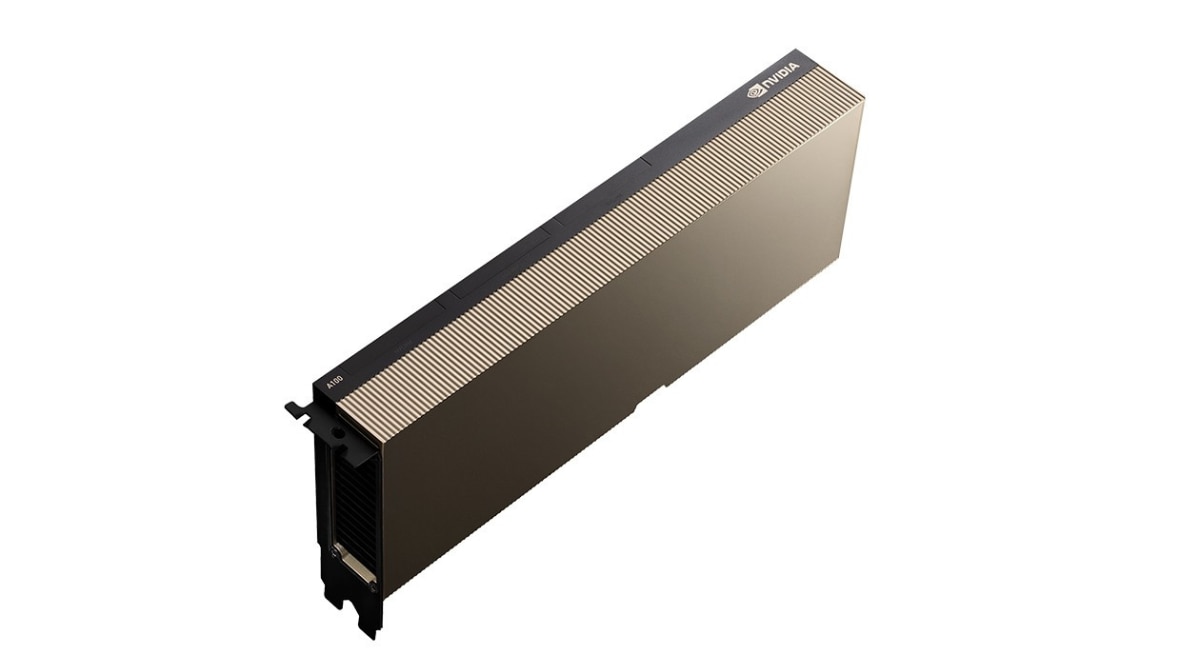

NVIDIAのA100 GPUは、AIや高性能計算、データ分析などの分野で使われるグラフィックボードです。
A100は「Ampereアーキテクチャ」を採用しており、一般的なパソコン用のグラフィックボードとは異なり、膨大な計算が必要なAIの学習や、複雑なシミュレーション、大規模なデータ処理を高速で行うために設計されています。
大容量メモリや高いメモリ帯域幅、改良されたTensorコアといった特徴を持ち、複数のGPUインスタンスに分割して様々な用途に柔軟に活用できるのも魅力です。大規模なAIモデルの学習や推論だけでなく、さまざまな小規模ワークロードにも効率的に対応でき、今でもAI技術の発展を支える重要な役割を果たし続けています。
NVIDIA A100 GPUのスペックと性能
NVIDIA A100 GPUは、AI・ディープラーニングやスーパーコンピューティング向けに設計された最先端GPUです。Ampereアーキテクチャを採用し、最大80GBの高速HBM2eメモリと最大2TB/s超の圧倒的なメモリ帯域幅を持ちます。
主なスペックは以下の表を参照ください。
項目 | A100 40GB PCIe | A100 80GB PCIe | A100 80GB SXM |
---|---|---|---|
アーキテクチャ | Ampere | Ampere | Ampere |
GPUメモリ | 40GB HBM2 | 80GB HBM2 | 80GB HBM2 |
メモリ帯域幅 | 1,555GB/s | 1,935GB/s | 2,039GB/s |
マルチインスタンスGPU | 最大7MIG @5GB | 最大7MIG @10GB | 最大7MIG @10GB |
消費電力 | 250W〜300W | 300W〜400W | 400W |
1枚のカードを最大7つの独立GPUとして分割でき、多人数や複数用途に柔軟に対応できます。これにより、大規模AIモデルの学習・推論はもちろん、複雑なシミュレーションやビッグデータ解析も高効率で行えます。
消費電力はPCIe版が250W〜300W、SXM版では400Wと高いですが、その分処理能力と拡張性に優れ、現在もAI・HPC分野の標準的ハイエンドGPUとして多くの研究機関や企業で活用されています。
NVIDIAのA100 GPUにおける3つの強み
NVIDIAのA100 GPUにおける3つの強みについて解説します。
- AI・ディープラーニング向けの強力な計算性能
- 大容量メモリによる処理の高速化
- データセンター向けの高効率設計
①AI・ディープラーニング向けの強力な計算性能
NVIDIA A100 GPUは、最新のAmpereアーキテクチャを採用しており、従来世代のGPUと比べて演算性能が向上しています。
特にAIやディープラーニングの分野では、膨大なパラメータを持つニューラルネットワークの学習において膨大な行列演算が必要となります。
しかし、A100はTensor Coreを強化することでFP32やTF32、さらに半精度のFP16や混合精度計算においても圧倒的なスループットを実現します。
その結果、自然言語処理の大規模モデルや画像認識、生成AIなどの分野で学習速度を飛躍的に高め、研究者や開発者が従来数週間かかっていた処理を数日で終えることが可能になります。
②大容量メモリによる処理の高速化
A100 GPUは最大80GBのHBM2eメモリを搭載でき、帯域幅は2TB/sを超える水準に達しています。これにより、従来ではメモリ不足により分割処理や分散処理を余儀なくされていた大規模データセットや巨大なディープラーニングモデルを、単一GPU上で効率的に処理できる点が強みです。
メモリ帯域が広いことによりデータの読み書き速度が高速化し、学習や推論のボトルネックとなるI/O遅延を最小限に抑えることが可能です。
そのため、科学技術シミュレーションや分子モデリングなど、膨大な計算を必要とする分野でも高いパフォーマンスを発揮し、精度とスピードを両立させながら高度な研究開発を支援します。
③データセンター向けの高効率設計
NVIDIA A100 GPUは、単なる高性能GPUではなく、データセンター全体の効率化を意識した設計がなされています。マルチインスタンスGPU機能を搭載しており、1枚のA100を最大7つの独立したGPUインスタンスに分割して異なるジョブに割り当てることが可能です。
つまり、データセンター内でのリソース利用効率を飛躍的に高め、AI推論や小規模な分析タスクから大規模学習まで多様なワークロードを柔軟にカバーできます。また、電力効率や冷却設計も最適化されており、限られたラックスペースや電力容量の中でも最大限の計算能力を発揮できるよう工夫されています。
その結果、クラウドプロバイダーや研究機関が求めるコストパフォーマンスと持続可能性を兼ね備えたGPUとして広く導入されています。
NVIDIAの価格|他製品とコスパ比較
ここからはA100とNVIDIA製品と他製品のコスパ比較をします。比較は以下の表を参照ください。
製品名 | 最新価格 | 性能特徴 | おすすめ用途 | コスパ評価 |
A100 | 約3,300,000円 | ・圧倒的な演算能力 ・拡張性を持つ | 研究/AI | 高性能だが高価 |
RTX 5080 | 約209,000円 | ・最新ハイエンド ・AI・4K向け | ゲーミング/クリエイト | 高性能だが高価 |
RTX 5070 | 約100,000円 | ・ミドル~ハイ ・バランス良好 | ゲーミング/AI | 性能/価格バランス良好 |
RTX 3060 | 約36,000円~ | ・ロー~ミドル ・普段使いも可能 | eスポーツ/ライトAI | 初心者にもおすすめ |
AMD RX 7800 XT | 約90,000円 | ・高性能 ・NVIDIAより安価 | ゲーミング/クリエイト | コスパ高、Ray tracingは弱め |
NVIDIAの最新GPUは、性能面で他社製品と比べて優れていますが、価格も高めな傾向があります。
たとえば、RTX 5080はAIや4Kゲーム、動画・画像生成にも余裕のあるスペックですが、その分導入コストが20万円を超えます。一方、RTX 5070は約10万円で、ゲームやクリエイティブ用途でも十分なパワー。
コストパフォーマンス重視ならRTX 3060や、AMDのRX 7800 XTなども有力候補で、性能/価格のバランスを比較して予算や用途で選ぶのがおすすめです。
NVIDIAのA100 GPUの導入コストを抑える3つの方法
NVIDIAのA100 GPUの導入コストを抑える方法を3つ紹介します。自分に最適な方法を選択しましょう。
- クラウドサービスで必要なときだけ利用する
- 中古市場やリースを活用する
- 消費電力・冷却コストを抑える運用設計をする
①クラウドサービスで必要なときだけ利用する
A100は性能が非常に高い分、購入すると数百万円以上のコストがかかるため、常時運用する必要がない企業や研究者には大きな負担になります。そこで有効なのがAWSやGoogle Cloud、Azureといったクラウドサービスを利用し、必要なときだけ時間単位や日単位でA100をレンタルする方法です。
初期投資を抑えられるだけでなく、用途に応じてインスタンスのスペックを柔軟に変更できるため、予算を効率的に使いつつ最新のGPU環境をすぐに利用できるメリットがあります。
まずは無料で試したいという方は以下のリンクからチェックしてみてください。
②中古市場やリースを活用する
A100を新規購入する場合、単体で数百万円以上と高額ですが、中古市場やリースサービスを活用することでコストを抑えることが可能です。研究機関や大企業が次世代GPUに移行した際に市場に流通する中古A100は比較的安価で入手でき、性能面では依然としてトップクラスであり実用性は十分にあります。
また、リース契約を利用すれば一括購入費用を分散できるだけでなく、契約満了後に最新GPUへ入れ替えることも容易になるため、長期的な設備投資リスクを軽減できます。
③消費電力・冷却コストを抑える運用設計をする
A100は演算能力が非常に高い反面、消費電力が最大400Wを超えるため、電気代や冷却のための空調コストが負担になります。そのため、導入時にはハードウェア性能だけでなく、運用環境の効率化も考慮することが重要です。
例えば、GPU利用率を常時100%に近づけるようにジョブスケジューリングを最適化したり、データセンターでは液冷や効率的な空調設計を採用することで冷却費を削減できます。
さらに、複数のタスクをまとめて実行することで稼働時間あたりの生産性を高めれば、単位コストを下げながらA100の導入メリットを最大化できます。
NVIDIAのA100 GPUの企業活用事例

ここでは、NVIDIAのA100 GPUを実際に使用した活用事例を解説します。
- 大規模AI研究の基盤を構築|慶應義塾大学
- 創薬AIを支える高速演算|京都大学
- サイバー攻撃検知AIの開発を5倍加速|株式会社リチェルカセキュリティ
①大規模AI研究の基盤を構築|慶應義塾大学
慶應義塾大学は、NVIDIAのA100 GPUを活用したコンピューティング基盤を構築することで、最新の大規模AI研究を大幅に推進しています。A100は、従来のGPUよりも大規模なパラメータを持つディープラーニングモデルを効率よく学習・推論できる計算性能を備えているため、自然言語処理や画像認識など多様な分野のAI研究の速度と精度を向上。
高い演算能力により、複雑なニューラルネットワークの計算や大規模データセットを用いたモデルの開発が可能となり、学内外の研究者や学生が産学連携や国際共同研究を円滑に進める基盤として機能しています。
先進的なAIインフラの導入は、AI人材育成や基礎研究の発展、さらには社会課題の解決に資する実用的なAIアプリケーションの創出を加速させており、大学の研究力強化やイノベーション創出の観点からも大きな役割を果たしているのです。
②創薬AIを支える高速演算|京都大学
京都大学では、NVIDIA A100 GPUの持つ圧倒的な並列処理性能と大容量メモリを活かし、創薬AIの分野で従来以上に高速かつ高精度な分子シミュレーションやバーチャルスクリーニングを実現しています。
例えば、新薬候補となるたんぱく質や化合物の分子動力学計算や、AIを利用したリード化合物の最適化作業には、大量かつ複雑な演算処理が求められますが、A100は従来比で数倍のスループットを誇ることで、これまで数週間を要していた候補スクリーニングや複雑な分子設計を数日以内に短縮できます。
膨大な化学領域のデータから有望な新薬候補の発見や副作用予測を効率化し、大学発のイノベーションや産学共同による創薬加速に寄与。
加えて、創薬分野における人材育成の面でも、学生や研究者が現実世界の創薬課題に即した最先端AI環境で学ぶ機会を提供しており、先進医療技術の社会実装を後押ししています。
③サイバー攻撃検知AIの開発を5倍加速|株式会社リチェルカセキュリティ
株式会社リチェルカセキュリティは、NVIDIA A100 GPUを活用することで、サイバー攻撃検知AIの開発・学習プロセスを従来比で5倍以上に加速させています。
セキュリティ分野のAI開発は、大量かつ多様なネットワークトラフィックデータや攻撃パターン分析のために高い計算負荷と高速な学習処理が欠かせませんが、A100の先進的なTensorコアと大容量メモリにより、複雑な異常検知モデルや深層学習ネットワークの構築を短時間で実現しています。
各種脅威インテリジェンスや最新の攻撃手法に迅速に追従し、量産型AIモデルによるリアルタイム防御など高度なセキュリティ対策サービスの開発を積極的に推進しています。短期間で高精度な検知AIを市場投入できる体制を築いています。
また、同社はA100プラットフォームを通じてセキュリティ技術者の育成や、企業・自治体への高度なセキュリティソリューションの普及にも貢献しており、国内のサイバー防衛力強化に寄与しています。
A100のGPUを低コストで活用するならGPUSOROBAN

NVIDIA A100 GPUはAI研究やディープラーニング、大規模データ解析において従来GPUを大きく上回る計算性能と効率性を持ち、大学や企業での最先端活用事例からも実力は明らかです。
一方で導入コストや運用のハードルは高いものの、クラウドやリース、中古市場を活用すれば柔軟に導入でき、用途に合わせた最適な環境を整えることが可能です。性能とコストの両面を理解し、自社や研究環境に合った方法でA100を活用することが、生成AIや高度なデータ分析を実現する最短ルートとなるでしょう。
